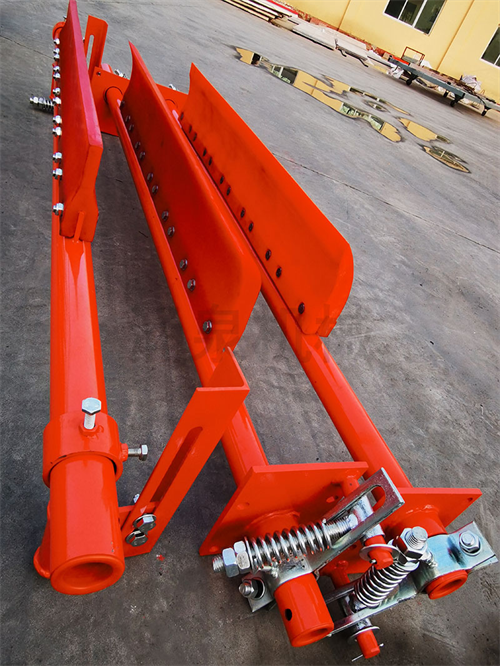

বেল্ট কনভেয়র অ্যান্টি-আর্ম কাউন্টারওয়েট ডাবল-লেন ক্লিনার একটি নতুন ধরণের ক্লিনার, যা স্থিতিশীল পারফরম্যান্স, ভাল পরিষ্কারের প্রভাব এবং সহজ বিচ্ছিন্নতা এবং সমাবেশের বৈশিষ্ট্য রয়েছে।
কনভেয়র ক্লিনারটিতে ফিক্সড পুলি ব্লক, তারের দড়ি, সংযোগকারী রড, রাবার স্ক্র্যাপার অ্যাসেম্বলি, কাউন্টারওয়েট, স্প্লিট স্লাইডিং বিয়ারিং, ধাতব স্ক্র্যাপার অ্যাসেম্বলি এবং অন্যান্য উপাদানগুলি অন্তর্ভুক্ত রয়েছে এবং নিম্নলিখিত প্রতিটি উপাদান এবং এর ফাংশনের সংক্ষিপ্ত পরিচিতি রয়েছে।
1। পরিবাহক বেল্ট
কনভেয়র বেল্টটি কনভেয়ারের একটি গুরুত্বপূর্ণ অঙ্গ, পরিবাহকের কনভেয়র বেল্টের ব্যয় পুরো সরঞ্জামের ব্যয়ের 30% ~ 50% হিসাবে অ্যাকাউন্টে থাকে এবং কিছু নির্দিষ্ট কাজের শর্তে পরিধানের প্রতিরোধ, তাপ প্রতিরোধ, তেল প্রতিরোধের এবং ওজোন প্রতিরোধের বৈশিষ্ট্যগুলির জন্য কনভেয়র বেল্টের প্রয়োজন হয়। কনভেয়ারের অপারেশন চলাকালীন, কনভেয়র বেল্টে লোড অত্যন্ত জটিল এবং এটি দ্রাঘিমাংশীয় টেনসিল স্ট্রেসের পাশাপাশি রোলার এবং রোলারের মাধ্যমে বাঁকানো চাপের সাপেক্ষে। বেশিরভাগ বেল্টের ক্ষতিগুলি কাজের পৃষ্ঠ এবং প্রান্তগুলি, ব্রেকডাউন, ছিঁড়ে যাওয়া এবং বড় বড়, তীক্ষ্ণ উপকরণগুলির প্রভাবের কারণে খোসা ছাড়ার মতো পরিধান এবং ছিঁড়ে যায়। ক্লিনারের নকশায়, যতটা সম্ভব কনভেয়র বেল্টের ক্ষতি এড়াতে উপযুক্ত পরিষ্কারের ব্লক উপাদান নির্বাচন করা প্রয়োজন। কনভেয়র বেল্টগুলি তাদের অংশ হিসাবে বিশদভাবে বর্ণনা করা হয় না।
2। সহজভাবে রোল
রোলার গ্রুপটি বেল্ট কনভেয়ারের একটি গুরুত্বপূর্ণ উপাদান এবং কনভেয়ারে যে ভূমিকা পালন করা হয়েছে তার মতে, রোলারটি দুটি বিভাগে বিভক্ত করা যেতে পারে: ট্রান্সমিশন রোলার এবং বিপরীত রোলার। ড্রাইভ ড্রামের কার্যকারিতা হ'ল কনভেয়র বেল্টে ড্রাইভ দ্বারা সরবরাহিত টর্কটি স্থানান্তর করা।
বিপরীত রোলার সরলীকরণের মধ্যে কনভেয়ারের শেষে কনভেয়র বেল্টের দিকনির্দেশনা, সংক্রমণ পুলির মোড়ক কোণ বাড়ানোর গাইডেন্স এবং টেনশনিং ডিভাইসের গাইডেন্স অন্তর্ভুক্ত রয়েছে। ক্লিনারের নকশায় এটি ভারী শুল্ক বেল্ট কনভেয়ারের হেড ড্রাইভ রোলারের জন্য এবং রোলের আকারটি কনভেয়র বেল্টের প্রস্থ এবং ক্লিনারের প্রস্থ নির্ধারণ করে, যা ক্লিনারের নকশায় একটি নির্দিষ্ট দিকনির্দেশক ভূমিকা রাখে। ড্রামটি ক্লিনার অংশ হিসাবেও বিশদভাবে বর্ণনা করা হয় না।
3 ... একটি নির্দিষ্ট পুলি ব্লক
ফিক্সড পুলি গ্রুপটি তিনটি পুলি নিয়ে গঠিত, প্রথমটি বিপরীতের ভূমিকা পালন করে এবং দ্বিতীয় এবং তৃতীয় পুলিগুলি দূরত্বটি সামঞ্জস্য করার ভূমিকা পালন করে যাতে কাউন্টারওয়েটকে যুক্তিসঙ্গত অবস্থানে রাখা যায়।
4। তারের দড়ি
তারের দড়িটি কাউন্টারওয়েট এবং সংযোগকারী রডকে সংযুক্ত করে একটি গুরুত্বপূর্ণ উপাদান।
5। একটি সংযোগকারী রড
সংযোগকারী রডটি তারের দড়ি, রাবার স্ক্র্যাপার এবং ধাতব স্ক্র্যাপারকে সংযুক্ত করার জন্য একটি গুরুত্বপূর্ণ উপাদান, যা উপরের এবং নীচের অংশগুলিকে সংযুক্ত করতে ভূমিকা রাখে।
6 .. রাবার স্ক্র্যাপার অ্যাসেম্বলি
রাবার স্ক্র্যাপার অ্যাসেমব্লিতে একই স্পেসিফিকেশনটির চারটি রাবার স্ক্র্যাপার রয়েছে, একটি রাবার স্ক্র্যাপার শ্যাফ্ট, একটি স্ক্র্যাপার সিট, স্ক্র্যাপার সিটের একটি ফিক্সিং বোল্ট এবং স্ক্র্যাপার শ্যাফ্ট, রাবার স্ক্র্যাপারের একটি ফিক্সিং বোল্ট এবং স্ক্র্যাপার সিট, একটি রাবার স্ক্র্যাপার পাঁজর এবং একটি রাবার স্ক্র্যাপার হেড বাদাম রয়েছে। রাবার স্ক্র্যাপার অ্যাসেম্বলি সামগ্রিক ক্লিনারের একটি গুরুত্বপূর্ণ উপাদান।
7। কাউন্টারওয়েট
রাবার স্ক্র্যাপারের প্রেসিং ফোর্সটি দুটি সেট কাউন্টারওয়েট দ্বারা সরবরাহ করা হয়, যার মধ্যে প্রতিটি দশ কেজি একক ওজন সহ চারটি কাস্ট লোহার এবং পাঁচ কেজি একক ওজন সহ cast ালাই লোহার দুটি টুকরো থাকে।
8 .. বিভক্ত স্লাইডিং বিয়ারিং
স্প্লিট স্লাইডিং ভারবহনটি রোলিং বিয়ারিংয়ের চেয়ে ইনস্টল করা সহজ, যা ক্লিনারের সমাবেশ প্রক্রিয়াতে সুবিধার্থে নিয়ে আসে এবং এটি একটি বৃহত শক্তি বহন করে এবং এর কার্যকরী অংশটি প্রায়শই একটি বৃহত কোণে সরে যায় না এবং এটি লুব্রিক্যান্ট পূরণ করা আরও সুবিধাজনক।
9। একটি ধাতব স্ক্র্যাপার সমাবেশ
ধাতব স্ক্র্যাপার অ্যাসেমব্লিতে এম 13 দিয়ে তৈরি পরিধান-প্রতিরোধী ইস্পাত, একটি ধাতব স্ক্র্যাপার ধারক, একটি ধাতব স্ক্র্যাপার শ্যাফ্ট, একটি সংক্ষেপণ বার, একটি সংক্ষেপণ বসন্ত, একটি সংকোচনের বসন্ত শ্যাফ্ট, স্ক্র্যাপার শ্যাফ্টের জন্য একটি ফিক্সিং বোল্ট এবং সংক্ষেপণ বার এবং ধাতব স্ক্র্যাপার শ্যাফ্টের জন্য একটি সেট স্ক্রু নিয়ে গঠিত।
