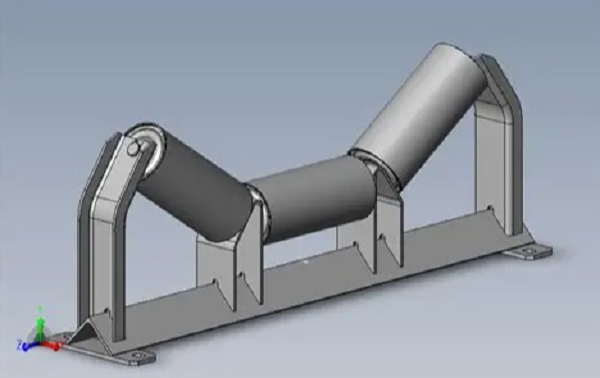

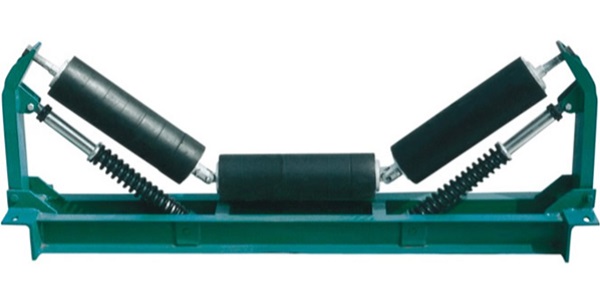

দ্যরোলার গ্রুপবেল্ট কনভেয়ারের একটি মূল উপাদান, কনভেয়র বেল্টকে সমর্থন করার জন্য এবং চলমান প্রতিরোধের হ্রাস করার জন্য দায়ী। এর সমাবেশের গুণমানটি পরিবাহকের স্থায়িত্ব, পরিষেবা জীবন এবং অপারেটিং শব্দকে সরাসরি প্রভাবিত করে। নিম্নলিখিতটি চারটি মাত্রা থেকে রোলার গ্রুপ অ্যাসেমব্লির মূল বিষয়গুলি বিশদ বিবরণ দেয়: প্রাক-সমাবেশ প্রস্তুতি, মূল সমাবেশ প্রক্রিয়া, একটি মানসম্মত এবং দক্ষ সমাবেশ প্রক্রিয়া নিশ্চিত করার জন্য।
1। প্রাক-সমাবেশ প্রস্তুতি: ভিত্তি রাখুন এবং ঝুঁকি এড়াতে
সমাবেশের আগে, তিনটি মূল কাজ - "উপাদান পরিদর্শন, সরঞ্জাম প্রস্তুতি এবং পরিবেশ পরিষ্কারের" - প্রাথমিক বাদ পড়ার কারণে পুনর্নির্মাণ বা গুণমানের ঝুঁকি এড়াতে সম্পূর্ণ হওয়া শেষ করা উচিত।
1.1 উপাদান গণনা এবং গুণমান পরিদর্শন
One রোলার গ্রুপের একের পর এক রোলার গ্রুপের মূল উপাদানগুলি পরীক্ষা করুন: রোলারগুলি (রোলার বডি, বিয়ারিং হাউজিংস, বিয়ারিংস এবং তেল সীলমোহর সহ), বন্ধনী, শ্যাফটস, ফাস্টেনারস (বোল্টস, বাদাম, ওয়াশার) ইত্যাদি।
Key মূল উপাদানগুলির মানের স্ক্রিনিং:
◆ রোলার বডি: পৃষ্ঠের উপর কোনও বাধা, বিকৃতি বা মরিচা নেই; অভিন্ন প্রাচীরের বেধ (একটি ক্যালিপারের সাথে স্পট পরিদর্শন পাওয়া যায়); উভয় প্রান্তে ভারবহন হাউজিংগুলি দৃ ly ়ভাবে ld ালাই করা হয় (কোনও মিথ্যা ld ালাই বা ফাটল নেই)।
◆ বিয়ারিংস: জ্যামিং বা অস্বাভাবিক শব্দ ছাড়াই নমনীয় ঘূর্ণন; অক্ষত সিল কভার (ধুলা এবং তেল প্রবেশ থেকে রোধ করতে); মডেলগুলি অঙ্কনগুলির সাথে মেলে (উদাঃ, গভীর খাঁজ বল বিয়ারিংস 6204, 6205)।
◆ বন্ধনী: উপাদানগুলি প্রয়োজনীয়তা পূরণ করে (বেশিরভাগ Q235 ইস্পাত); ওয়েল্ডিং জয়েন্টগুলিতে কোনও বুর বা বিকৃতি নেই; মাউন্টিং গর্তগুলির সঠিক অবস্থান (গর্তের ব্যাসটি একটি ত্রুটি ≤ 0.5 মিমি সহ বোল্টের সাথে মেলে)।
1.2 সরঞ্জাম এবং সহায়ক উপাদান প্রস্তুতি
● প্রয়োজনীয় সরঞ্জামগুলি: টর্ক রেঞ্চ (বোল্ট আঁটসাঁট টর্কিং টর্ককে মান পূরণ করে তা নিশ্চিত করার জন্য সমালোচনা), সামঞ্জস্যযোগ্য রেঞ্চ, হেক্সাগন সকেট রেঞ্চ, ক্যালিপার (মাত্রাগুলি পরিমাপের জন্য), ফেইলার গেজ (ফাঁকগুলি পরিমাপের জন্য), রাবার হাতুড়ি (হার্ড নকল থেকে উপাদানগুলির ক্ষতি এড়ানোর জন্য), ভারবহন সরঞ্জামগুলি (যেমন, বিয়ারিং ইন্ডেটিভ ইন ক্লিওর ইন ক্লি।
● সহায়ক উপকরণ: গ্রীস (লিথিয়াম-ভিত্তিক গ্রিজ নং 2 এর মতো বিয়ারিংগুলির সাথে মিলে যাওয়া, বিয়ারিং লুব্রিকেশন বহন করার জন্য ব্যবহৃত), মরিচা ইনহিবিটার (সমাবেশের পরে বন্ধনীগুলির ওয়েল্ডিং জয়েন্টগুলিতে স্প্রে করা), কাপড় পরিষ্কার করা (তেল দাগ এবং উপাদানগুলিতে ধূলিকণা মুছে ফেলার জন্য)।
1.3 সমাবেশ পরিবেশের প্রয়োজনীয়তা
Re সাইটটি সমতল এবং শুকনো হওয়া উচিত, আর্দ্র পরিবেশগুলি এড়ানো (উপাদানগুলির মরিচা রোধ করতে) এবং ধুলাবালি পরিবেশ (বিয়ারিংগুলিতে প্রবেশ করা থেকে অমেধ্য রোধ করতে)।
Orge স্থলটির সাথে সরাসরি যোগাযোগের কারণে রোলার বডিটিতে স্ক্র্যাচগুলি রোধ করতে প্রতিরক্ষামূলক প্যাডগুলি (উদাঃ, রাবার প্যাড, কাঠের বোর্ড) রাখুন।
2। মূল সমাবেশ প্রক্রিয়া: ক্রমানুসারে পরিচালনা করুন এবং নির্ভুলতা নিশ্চিত করুন
এর সমাবেশরোলার গ্রুপ"প্রথমে রোলার ইউনিটটি একত্রিত করুন → তারপরে বন্ধনীটি একত্রিত করুন → অবশেষে ঠিক করুন এবং যাচাই করুন" এর ক্রমটি অনুসরণ করা উচিত। উপাদান বিভ্রান্তি এড়াতে যথার্থতা অবশ্যই প্রতিটি পদক্ষেপে নিয়ন্ত্রণ করতে হবে।
পদক্ষেপ 1: রোলার ইউনিট সমাবেশ (মূলের মূল)
রোলার ইউনিট হ'ল রোলার গ্রুপের "এক্সিকিউশন ইউনিট", যা রোলার বডি, বিয়ারিংস, শ্যাফ্ট এবং তেল সিলের সমন্বয়ে গঠিত। সমাবেশ চলাকালীন, "নমনীয় বিয়ারিং এবং নির্ভরযোগ্য সিলিং" নিশ্চিত করার দিকে মনোনিবেশ করুন।
1.1 বিয়ারিং এবং ভারবহন হাউজিংয়ের সমাবেশ
প্রথমত, ভারবহন আবাসনের অভ্যন্তরীণ প্রাচীরের জন্য অল্প পরিমাণে গ্রীস প্রয়োগ করুন (অভ্যন্তরীণ প্রাচীরটি covering াকা একটি পাতলা স্তর যথেষ্ট; অতিরিক্ত গ্রীস ভারবহনকে উত্তপ্ত করতে পারে)।
The ভারবহন হাউজিংয়ে বিয়ারিংটি সহজেই টিপতে একটি প্রেস ব্যবহার করুন (ফোর্স অ্যাপ্লিকেশন পয়েন্টটি ভারবহন বাইরের রিংয়ে রয়েছে; অভ্যন্তরীণ রিংটি টিপানো নিষিদ্ধ)। নিশ্চিত করুন যে ভারবহন এবং ভারবহন আবাসনগুলির মধ্যে কোনও ফাঁক নেই (একটি ফেইলার গেজ সহ পরিদর্শন পাওয়া যায়, একটি ফাঁক ≤ 0.05 মিমি সহ)।
The তেল সিলটি ইনস্টল করুন: বিয়ারিং হাউজিংয়ের খাঁজে তেল সীল (বেশিরভাগ ডাবল-লিপ অয়েল সিল) এম্বেড করুন। নিশ্চিত করুন যে তেল সিলটি বিচ্যুতি ছাড়াই ভারবহন বাইরের রিংয়ের সাথে দৃ ly ়ভাবে সংযুক্ত রয়েছে (অপারেশনের সময় গ্রিজ ফুটো বা ধূলিকণা রোধ করতে)।
1.2 শ্যাফ্ট এবং রোলার বডি এর সমাবেশ
The শ্যাফ্টটি (একটি মসৃণ পৃষ্ঠ এবং কোনও বুড়ো দিয়ে) পাস করুন রোলার বডিটির এক প্রান্তে বহনকারী অভ্যন্তরীণ রিং দিয়ে এবং আলতো করে এটিকে অন্য প্রান্তে ভারবহন অভ্যন্তরীণ রিংয়ের দিকে ঠেলে দিন। শ্যাফ্টটি বহনকারী অভ্যন্তরীণ রিংয়ের সাথে পুরোপুরি সংযুক্ত রয়েছে তা নিশ্চিত করুন (কোনও শিথিলতা নেই)।
Rol রোলার বডিটির ঘূর্ণন পরীক্ষা: হাত দিয়ে রোলার বডিটি ঘোরান; এটি জ্যামিং বা অস্বাভাবিক শব্দ ছাড়াই নমনীয়ভাবে ঘোরানো উচিত এবং ঘূর্ণন জড়তা অভিন্ন হওয়া উচিত (কোনও "তোতলা অনুভূতি" নয়)। যদি জ্যামিং থাকে তবে বিচ্ছিন্ন হয়ে যায় এবং ভারবহনটি বিপরীতে ইনস্টল করা আছে বা অমেধ্য আছে কিনা তা পরীক্ষা করে দেখুন।
পদক্ষেপ 2: রোলার ইউনিট এবং বন্ধনী সমাবেশ
বন্ধনীটি রোলার গ্রুপের "সমর্থন ফ্রেম"। কনভেয়র বেল্টের বিচ্যুতি এড়াতে বন্ধনীতে রোলার ইউনিটের সঠিক অবস্থানটি নিশ্চিত করা প্রয়োজন।
2.1 রোলার ইউনিটের অবস্থান
The অঙ্কনগুলির প্রয়োজনীয়তা অনুসারে, একত্রিত রোলার ইউনিটগুলি রাখুন (একটি একক রোলার গ্রুপে সাধারণত 2-5 রোলার ইউনিট থাকে; উদাহরণস্বরূপ, একটি "সমান্তরাল রোলার গ্রুপ" এর মধ্যে 3 টি ইউনিট রয়েছে এবং একটি "ট্রু রোলার গ্রুপ" রয়েছে 2 টি সাইড রোলার + 1 মিডল রোলার) ব্রেসেটের মাউন্টিং গ্রোভগুলিতে।
Row
2.2 বোল্ট ফিক্সিং
Brack ব্র্যাকেটের মাউন্টিং গর্ত এবং রোলার ইউনিটের ভারবহন হাউজিং গর্তগুলির মধ্য দিয়ে বোল্টগুলি পাস করুন, ওয়াশারগুলিতে রাখুন (আলগা প্রতিরোধের জন্য ফ্ল্যাট ওয়াশার + স্প্রিং ওয়াশার) এবং প্রথমে হাত দিয়ে বাদাম শক্ত করুন।
The অঙ্কনগুলিতে উল্লিখিত টর্ক অনুসারে বোল্টগুলি শক্ত করার জন্য একটি টর্ক রেঞ্চ ব্যবহার করুন (উদাঃ, এম 10 বোল্টগুলির জন্য টর্কটি সাধারণত 25-30N · এম, এবং এম 8 বোল্টের জন্য 15-20N · মি)। অতিরিক্ত টর্ক (যা বল্ট ভাঙার কারণ হতে পারে) বা অপর্যাপ্ত টর্ক (যা অপারেশনের সময় আলগা হতে পারে) নিষিদ্ধ।
● শক্ত করার ক্রম: প্রতিসমভাবে শক্ত করুন (উদাঃ, 4 টি বল্টগুলি বন্ধনী বিকৃতি এড়াতে "তির্যক ক্রম" এ শক্ত করা উচিত)।
পদক্ষেপ 3: সামগ্রিক যাচাইকরণ এবং সামঞ্জস্য
সমাবেশের পরে, সময়মতো বিচ্যুতিগুলি সংশোধন করার জন্য সামগ্রিক পরিদর্শন করুন:
Brack ব্র্যাকেটের নীচের পৃষ্ঠটি সনাক্ত করতে একটি স্তর ব্যবহার করুন: বন্ধনীটি অনুভূমিক (অনুভূমিক বিচ্যুতি ≤ 0.5 মিমি/মি) তা নিশ্চিত করুন। যদি এটি ঝোঁক থাকে তবে গ্যাসকেটগুলি সামঞ্জস্য করুন (বন্ধনীটির নীচে গ্যাসকেট রাখুন; বন্ধনীর জোর করে বাঁকানো নিষিদ্ধ)।
The রোলার ইউনিটগুলির সমান্তরালতা পরীক্ষা করুন: গর্তের পাশের রোলারগুলিরোলার গ্রুপসমান্তরালতা ত্রুটি ≤ 0.3 মিমি/মি (দড়ি-টান পদ্ধতি দ্বারা সনাক্তকরণ: রোলারগুলির উভয় প্রান্তে একটি সরল রেখা টানুন এবং রোলার এবং সরলরেখার মধ্যে দূরত্বের পার্থক্য পরিমাপ করুন) সহ মাঝারি রোলারের উভয় পাশে প্রতিসমভাবে বিতরণ করা উচিত।
All সমস্ত রোলারগুলি আবার ঘোরান: সমস্ত রোলারগুলি "স্বতন্ত্র জ্যামিং" ছাড়াই নমনীয়ভাবে ঘোরান তা নিশ্চিত করুন। যদি জ্যামিং থাকে তবে বিয়ারিং বা শ্যাফটের সমাবেশটি বিচ্ছিন্ন করুন এবং পরীক্ষা করুন।
-
